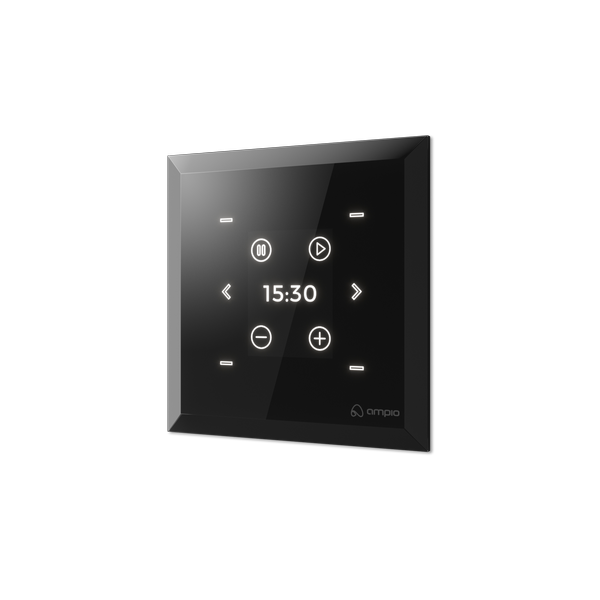

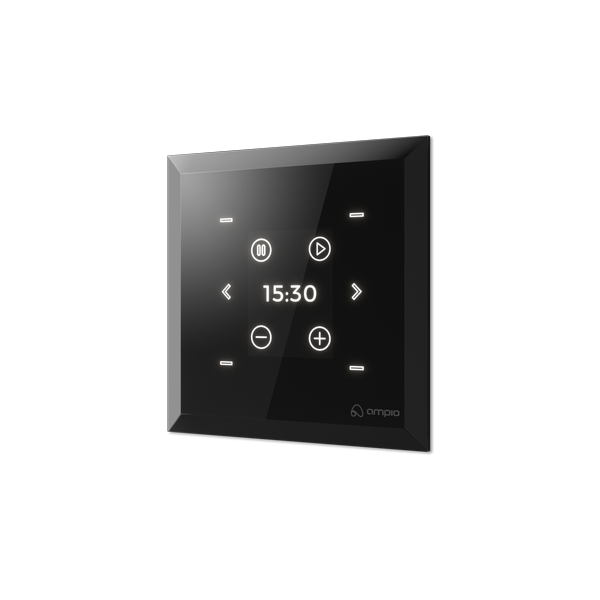

Włącznik dotykowy (6-polowy) z wyświetlaczem LCD, z 2 przesuwnymi ekranami, szkło dymione, bez fazy

Moduł włącznika dotykowego jest składnikiem systemu Ampio Smart Home i może służyć do załączania dowolnych urządzeń / oświetlenia podłączonego do systemu inteligentnego domu, informowania o stanie urządzenia / oświetlenia (załączone / wyłączone), za pomocą wyświetlacza LCD możliwe jest wyświetlanie danych z czujników, nazwy RDS stacji radiowej, czas oraz innych danych z modułów inteligentnego domu.

Specyfikacja techniczna

Charakterystyka ogólna

Wyświetlacz LCD panelu, w odróżnieniu do standardowych paneli posiada przewijane ekrany. Ekrany posiadają dwa wiersze które służą do prezentacji danych z systemu. Mogą to być wartości temperatury, godzina, data, informacje z RDS, czy też inne wartości pomiarowe lub wysterowania urządzeń lub też pochodzące z internetu, jak np: kurs walut. Pierwszy wiersz mniejszy mieści do 11 znaków tekstu, drugi większy mieszczący do 6 znaków.

Włącznik dotykowy wyposażony jest w 6 pól sensorowych, dwa z nich (środkowe) służą do przełączania poszczególnych ekranów, a pozostałe mogą zostać dowolnie zaprogramowane. Funkcjonalność pól jest indywidualna dla wszystkich ekranów. W przypadku wersji M6 z dwoma ekranami możliwe jest skonfigurowanie 8 pól. Możliwa jest także zmiana działania pola w zależności od długości przytrzymania go przez użytkownika.

Jasność oraz kolor podświetlenia przycisków można regulować za pomocą programu konfiguracyjnego wedle życzenia użytkownika tak, aby nie oślepiały w czasie nocy. Panel posiada czujnik zbliżenia, dzięki któremu, gdy przed panelem nie znajduje się żaden obiekt, natężenie światła utrzymuje się na ustawionej domyślnej wartości, a po przybliżeniu ręki rozjaśnia się do innej zdefiniowanej wartości.

Moduł jest wyposażony także w buzzer, który może informować o naciśnięciu pola sensorowego. Głośność jak i rodzaj dźwięku także może być dopasowany według potrzeb.

Urządzenie posiada złącze przeznaczone do podłączenia czujnika temperatury Dallas 18B20. Dane z czujnika będą przesyłane do magistrali CAN i mogą być wykorzystane np. do sterowania ogrzewaniem, roletami, czy innymi elementami podłączonymi do systemu.

Wyświetlacz LCD umożliwia przedstawienie szeregu różnych danych wedle uznania użytkownika.

Mogą to być:

• dane z czujników (np. temperatura, wilgotność, ciśnienie)
• nazwy RDS stacji radiowej z modułu amplitunera MAMP-1s
• godzina, data oraz inne dane z modułów inteligentnego domu

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

Wymiary

Schemat połączenia
