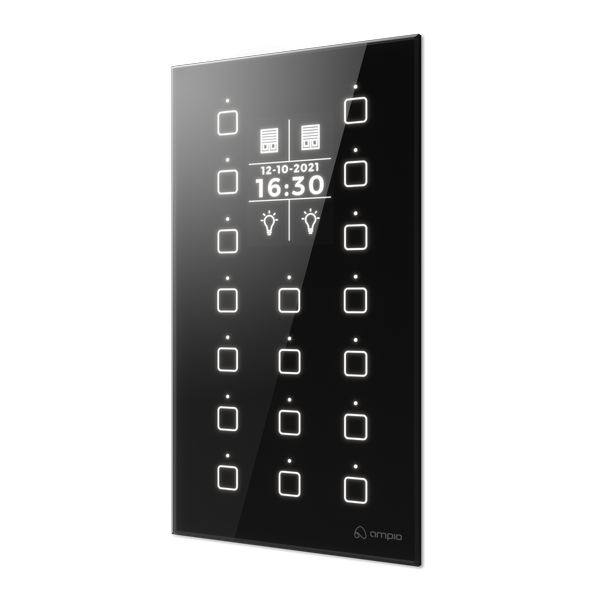

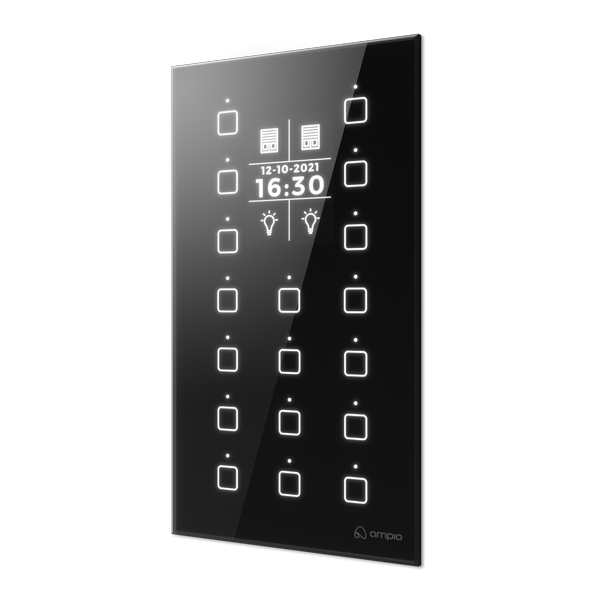

Włącznik dotykowy (18-polowy) z wyświetlaczem LCD, szkło dymione, bez fazy

Moduł włącznika dotykowego jest składnikiem systemu Ampio i może służyć do załączania dowolnych urządzeń / oświetlenia podłączonego do systemu inteligentnego domu, informowania o stanie urządzenia / oświetlenia (załączone / wyłączone), za pomocą wyświetlacza LCD możliwe jest wyświetlanie danych z czujników, nazwy RDS stacji radiowej, czas oraz innych danych z modułów inteligentnego domu.

Specyfikacja techniczna

Charakterystyka ogólna

Włącznik dotykowy wyposażony jest w 18 pól sensorowych, umożliwiających sterowanie dowolnymi odbiornikami systemu. Możliwe jest skonfigurowanie odmiennego działania przy krótkim przyciśnięciu, a odmiennego przy dłuższym przytrzymaniu.

Wyświetlacz LCD panelu, w odróżnieniu do standardowych paneli posiada 12 przewijanych ekranów pracujących w następujących trybach:

• Tryb 3 linii
• Tryb 4-funkcyjny
• Minutnik
• Alarm (uzbrojenie/rozbrojenie)
• Klawiatura numeryczna

Diody LED RGB umieszczone nad polami sensorowymi informują o stanie urządzenia – czy jest włączone, czy wyłączone. Ich działanie może być dowolnie konfigurowane i mogą informować o dowolnym zdarzeniu, które wystąpiło w systemie.

Jasność oraz kolor podświetlenia piktogramów, jak i samych diod stanu można regulować za pomocą programu konfiguracyjnego wedle życzenia użytkownika tak, aby nie oślepiały w czasie nocy. Panel posiada czujnik zbliżenia, dzięki któremu, gdy przed panelem nie znajduje się żaden obiekt, natężenie światła utrzymuje się na ustawionej domyślnej wartości, a po przybliżeniu ręki rozjaśnia się do innej zdefiniowanej wartości.

Piktogramy mogą być projektowane i grawerowane pod indywidualne zamówienie klienta.
Moduł jest wyposażony także w buzzer, który może informować o naciśnięciu pola sensorowego. Głośność jak i rodzaj dźwięku również mogą być dopasowane do potrzeb.

Urządzenie posiada złącze przeznaczone do podłączenia czujnika temperatury Dallas 18B20. Dane z czujnika będą przesyłane do magistrali CAN-Bus i mogą być wykorzystane np. do sterowania ogrzewaniem, roletami, czy innymi elementami podłączonymi do systemu.

Wyświetlacz LCD z trzema niezależnymi sekcjami umożliwia przedstawienie szeregu różnych danych wedle uznania użytkownika.

Mogą to być:

• dane z czujników (np. temperatura, wilgotność, ciśnienie)
• nazwy RDS stacji radiowej z modułu amplitunera MAMP-1s
• godzina, data oraz inne dane z modułów inteligentnego domu

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

Montaż

W celu zamontowania włącznika stosuje się specjalną blaszkę montażową. Szczegóły montażu i osadzania blaszki opisane są w dodatkowej instrukcji: Montaż blaszki prowadzącej panelu 18-polowego.

Wymiary

Schemat połączenia
