Ampio A

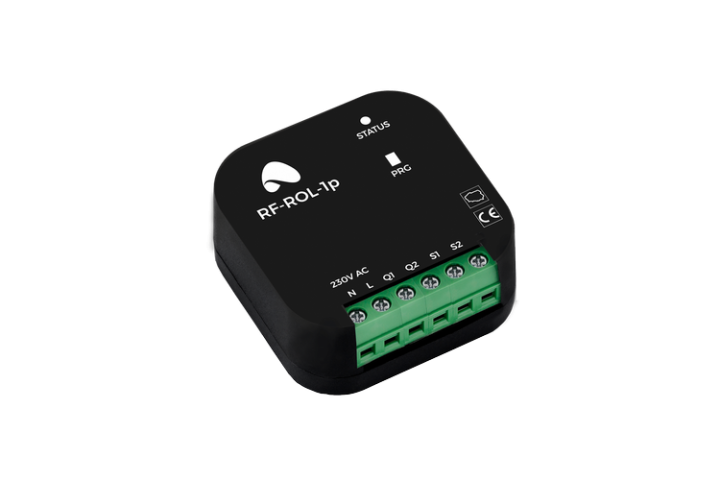

WL-REL-ROL-1p bezprzewodowy sterownik żaluzji / rolet (1 roleta), dopuszkowy

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 393,60 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł WL-REL-ROL-1p jest składnikiem systemu Ampio Smart Home. Posiada dwa wyjścia przekaźnikowe służące do sterowania jedną roletą, bramą czy innym napędem oraz dwa wejścia. Komunikuje się bezprzewodowo za pośrednictwem interfejsu LoRa z urządzeniem M-SERV-3s.

Specyfikacja techniczna

wyjścia: 1
wejścia: 2
napięcie zasilania:  230V
 moc: <0,8W
typ obudowy:  dopuszkowy
protokół komunikacyjny: LoRa
zasięg: ponad 300m w budynkach
ponad 1km w otwartym terenie



Charakterystyka ogólna

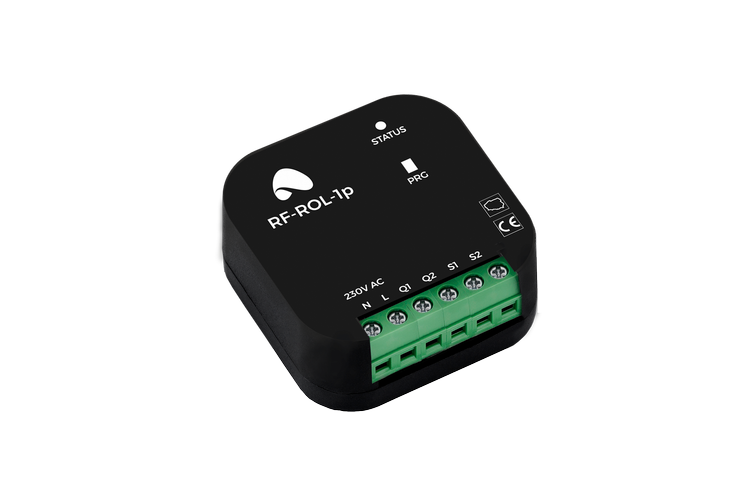

Moduł jest przeznaczony do montażu w standardowej puszcze elektrycznej.

Poza złączem śrubowym, moduł wyposażony jest w diodę sygnalizującą stan pracy oraz przycisk parowania, umieszczony na dnie otworu w górnej części obudowy.

Urządzenia RF zasilane są bezpośrednio z sieci 230V. Wejścia wyzwalane są przed podanie na nie fazy zasilania (L).

UWAGA: Należy zwrócić uwagę na wysokie napięcie, które pojawia się na wejściach modułu, gdyż reagują one na zwarcie do przewodu L (fazowego) tak, jak to jest w klasycznych włącznikach oświetlenia.



Wyjścia przekaźników podają na złącza śrubowe fazę, podłączoną do urządzenia. Poza przewodem fazowym należy podłączyć również przewód neutralny (N), niezbędny do poprawnego zasilenia urządzenia.

Nowe urządzenia skonfigurowane mają wewnętrzne zależności pomiędzy własnymi wejściami a wyjściami. Jedno wejście uruchamia napęd w kierunku zamykania (zwiera przekaźnik zamykania, np. rolety), drugie zaś w kierunku otwierania. Zmianę lub wyłączenie tej asocjacji można wykonać używając aplikacji “Smart Home Manager”(IP).

Dzięki zastosowaniu nowoczesnej technologii LoRa, urządzenie posiada bardzo duży zasięg działania. W terenie zamkniętym oraz w budynkach przekracza on 300m ( możliwe jest uzyskanie znacznie większego zasięgu). W terenie niezabudowanym zasięg może znacznie przekraczać 1km.

UWAGA: Nie zalecamy stosowania więcej niż 8 bezprzewodowych modułów LoRa na 1 moduł MSERV. Zainstalowanie większej ilości modułów może skutkować nadmiernym obciążeniem sieci bezprzewodowej i niewłaściwym funkcjonowaniem systemu.

Przykładowe zastosowanie

  • Sterowanie roletą bez sterownika, zasilaną z 230VAC
  • Sterowanie bramą bez sterownika, zasilaną z 230VAC
  • Sterowanie dowolnymi napędami o dwukierunkowym ruchu I sterowanymi na zasadzie standardowych napędów roletowych o napięciu zasilania 230VAC, których pobór prądu nie przekracza 6A



Programowanie



Programowanie modułu odbywa się pomocą aplikacji Smart Home Manager. Aplikacja umożliwia konfigurację działania modułu serwera MSERV-3s oraz dodawanie do systemu modułów bezprzewodowych. Dokładny opis procedury konfiguracji modułów bezprzewodowych jest zamieszczony w odrębnym dokumencie na temat programowania serwera MSERV-3s.
