Ampio A

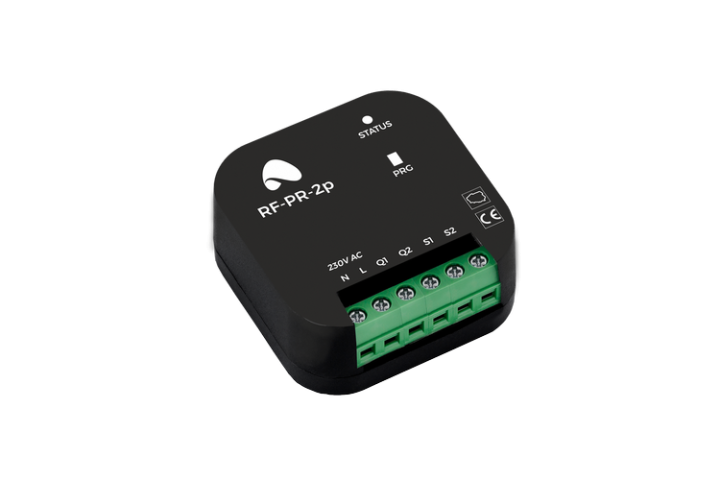

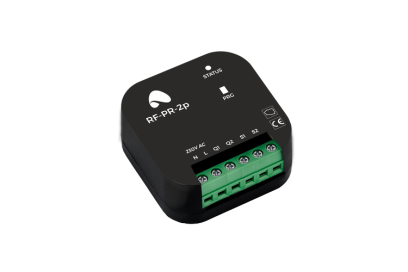

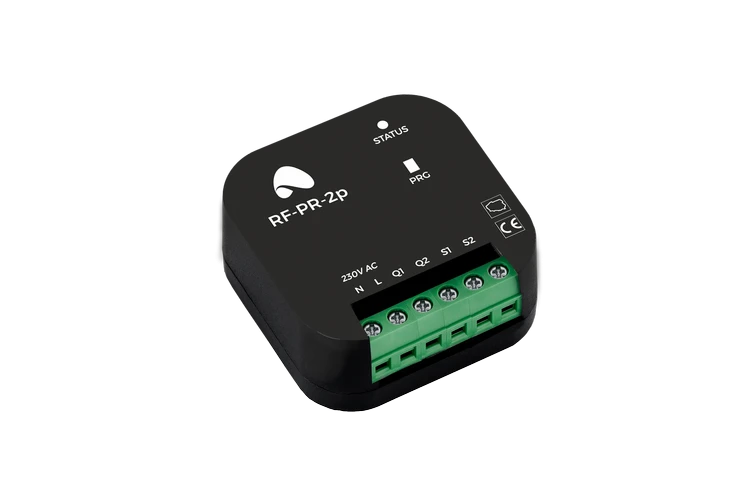

WL-REL-2p bezprzewodowy moduł przekaźnikowy (2 wyjść 6A + 2 wejścia), dopuszkowy

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 393,60 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł WL-REL-2p jest składnikiem systemu Ampio Smart Home. Z systemem komunikuje się bezprzewodowo protokołem LoRa.

Specyfikacja techniczna

wyjścia: 2
wejścia: 2
napięcie zasilania:  230V
 moc: <0,8W
typ obudowy:  dopuszkowy
protokół komunikacyjny: LoRa
zasięg: ponad 300m w budynkach
ponad 1km w otwartym terenie



Charakterystyka ogólna



Moduł posiada dwa wyjścia przekaźnikowe, dwa wejścia oraz współpracuje bezprzewodowo za pomocą nadajnika LoRa z serwerem M-SERV-3s. Moduł jest przystosowany do montażu w standardowej puszce elektrycznej. Poza złączem śrubowym, moduł wyposażony jest w diodę sygnalizującą stan pracy oraz przycisk parowania, umieszczony na dnie otworu w górnej części obudowy.

Sterowanie modułem odbywa się bezprzewodowo poprzez nadajnik LoRa. Komunikuje się on z serwerem Ampio Smart Home M-SERV-3s. Za pomocą aplikacji Smart Home Manager, z poziomu serwera mamy możliwość dołączania kolejnych modułów bezprzewodowych oraz programowania sposobu ich działania. Do zasilania modułu wymagane jest napięcie 230V AC.

Moduł wyposażony jest w dwa wejścia oraz dwa niezleżane wyjścia. Wejścia możemy wykorzystać, np. do podłączenie klasycznych włączników oświetlenia.

UWAGA: Należy zwrócić uwagę na wysokie napięcie, które pojawia się na wejściach modułu, gdyż reagują one na zwarcie do przewodu L (fazowego) tak, jak to jest w klasycznych włącznikach oświetlenia.

Domyślnie Wejście 1 zmienia stan Wyjścia 1 (analogicznie Wejście 2 i wyjście 2) jednak można to zmienić aby działało wedle życzenia użytkownika.

Dzięki zastosowaniu nowoczesnego modułu radiowego LoRa możemy uzyskać duże zasięgi modułu. Na terenie zamkniętym większego zasięgu). W terenie niezabudowanym zasięg przekracza znacznie ponad 1 km.

Dwa wyjścia urządzenia pozwalają na niezależne sterowanie dwoma odbiornikami. Każde wyjście (OUT1, OUT2) jest niezależnym stykiem przekaźnika i w momencie wysterowania pojawia się na nim 230V AC.

UWAGA: Nie zalecamy stosowania więcej niż 8 bezprzewodowych modułów LoRa na 1 moduł MSERV. Zainstalowanie większej ilości modułów może skutkować nadmiernym obciążeniem sieci bezprzewodowej i niewłaściwym funkcjonowaniem systemu.

Przykładowe zastosowanie

  • sterowanie oświetleniem
  • sterowania urządzeniami napędowymi
  • sterowanie dowolnymi urządzeniami o maksymalnym napięciu zasilania do 230V, których pobór prądu nie przekracza 6A



Programowanie



Programowanie modułu odbywa się pomocą aplikacji Smart Home Manager. Aplikacja umożliwia konfigurację działania modułu serwera M-SERV-3s oraz dodawanie do systemu modułów bezprzewodowych. Dokładny opis procedury konfiguracji modułów bezprzewodowych jest zamieszczony w odrębnym dokumencie na temat programowania serwera M-SERV-3s.
