Ampio A

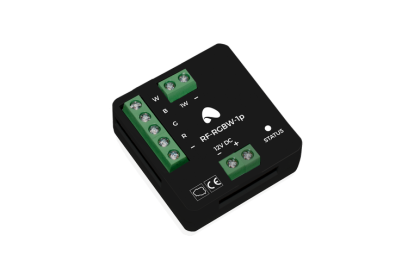

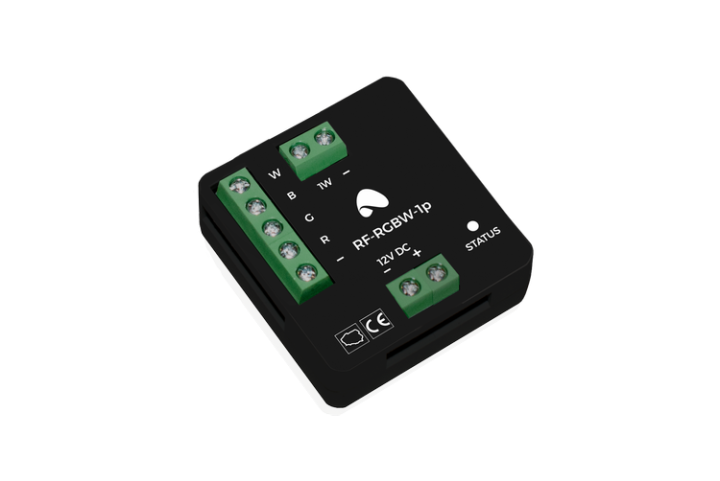

WL-OC-RGBW1p bezprzewodowy moduł oświetlenia RGB+White, dopuszkowy

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 676,50 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł WL-OC-RGBW1p jest składnikiem systemu Ampio Smart Home. Posiada cztery kanały mocy do płynnego sterowania oświetleniem kolorowym. Komunikuje się bezprzewodowo za pośrednictwem interfejsu LoRa z urządzeniem MSERV-3s

Specyfikacja techniczna

wyjścia: 1xRGBW
wejścia: 2
napięcie zasilania:  11-16VDC
 moc: <0,8W
obciążalność wyjścia: 6A
max obciążenie wyjścia: 10A
typ obudowy:  dopuszkowy
protokół komunikacyjny: LoRa
zasięg: ponad 300m w budynkach
ponad 1km w otwartym terenie



Charakterystyka ogólna





Moduł jest przeznaczony do montażu w standardowej puszce elektrycznej. Poza złączem śrubowym, moduł wyposażony jest w diodę sygnalizującą stan pracy oraz przycisk parowania, umieszczony na dnie otworu w górnej części obudowy.

Sterowanie modułem odbywa się bezprzewodowo za pośrednictwem interfejsu LoRa. Interfejs montowany jest opcjonalnie w urządzeniu MSERV-4s. Sposób jego montażu opisany jest w odpowiednim poradniku.

Urządzenie zasilane jest napięciem stałym z zakresu od 11 do 16V. Jeśli źródło światła, którym zamierzamy sterować działa na napięcie z podanego zakresu, moduł można zasilić z tego samego źródła. Schemat takiego połączenia zamieszczony jest w niniejszym dokumencie.

Jeżeli napięcie zasilające źródło światła nie mieści się w danym zakresie należy zastosować dodatkowy zasilacz.

Dzięki zastosowaniu nowoczesnej technologii LoRa, urządzenie posiada bardzo duży zasięg działania. W terenie zamkniętym oraz w budynkach przekracza on 300m ( możliwe jest uzyskanie znacznie większego zasięgu). W terenie niezabudowanym zasięg może znacznie przekraczać 1km.

UWAGA: Nie zalecamy stosowania więcej niż 8 bezprzewodowych modułów LoRa na 1 moduł MSERV. Zainstalowanie większej ilości modułów może skutkować nadmiernym obciążeniem sieci bezprzewodowej i niewłaściwym funkcjonowaniem systemu.

Przykładowe zastosowanie

  • sterowanie paskami LED RGBW
  • sterowanie paskami LED RGB
  • sterowanie paskiem białym
  • sterowanie żarowym źródłem światła EGB na napięcie stałe



Programowanie



Programowanie modułu odbywa się pomocą aplikacji Smart Home Manager. Aplikacja umożliwia konfigurację działania modułu serwera MSERV-3s oraz dodawanie do systemu modułów bezprzewodowych. Dokładny opis procedury konfiguracji modułów bezprzewodowych jest zamieszczony w odrębnym dokumencie na temat programowania serwera MSERV-3s.
