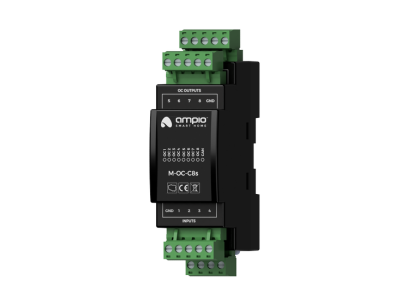

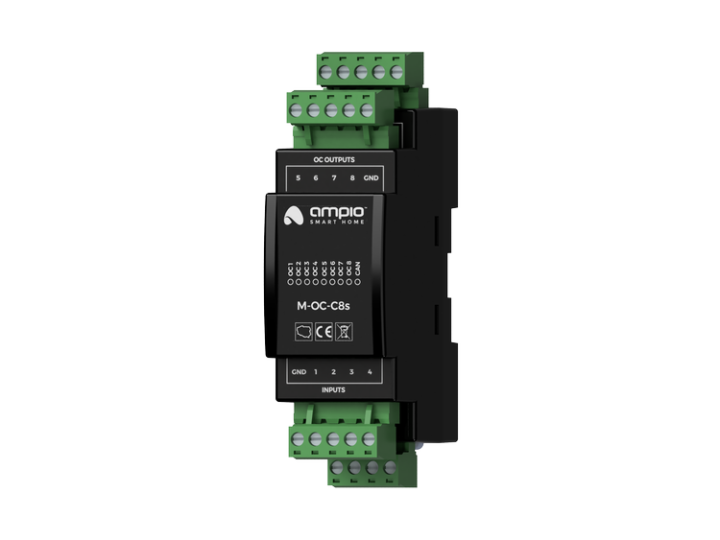

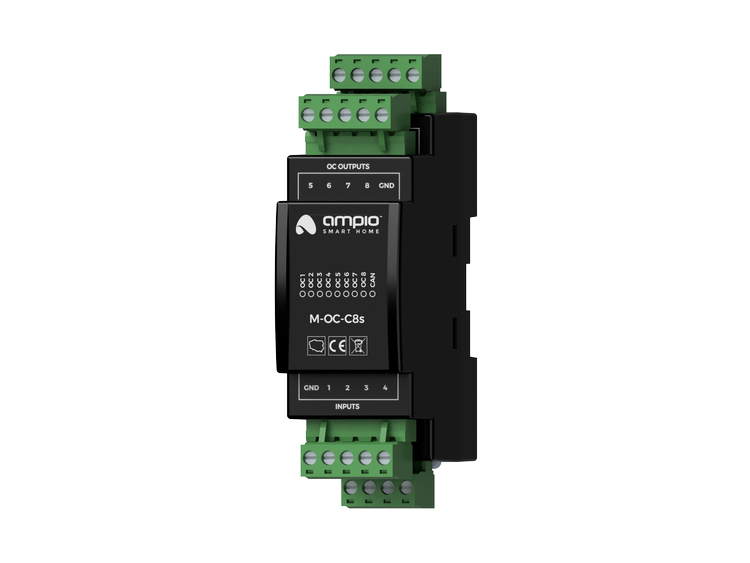

Moduł z ośmioma wyjściami OC i funkcjonalnością sterownika RGBW

Moduł M-OC-C8s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada osiem wyjść OC, cztery wejścia zwieralne do masy i wspiera funkcjonalność sterownika oświetlenia RGBW.

Wyjścia OC

Moduł posiada wyjścia open-collector pozwalające na płynne sterowanie rezystancyjnymi obciążeniami zasilanymi napięciem do 40V DC. Dopuszcza się również sterowanie obciążeniami o umiarkowanym charakterze indukcyjnym, w szczególności przekaźnikami. Regulacja odbywa się metodą modulacji szerokości impulsów (ang. pulse-width modulation, PWM). Wewnętrznie, każde z wyjść pozwala na zwarcie podłączonej linii do masy modułu.

Oświetlenie RGBW

W ramach konfiguracji modułu, możliwe jest aktywowanie funkcjonalności sterownika oświetlenia RGBW. Nominalnie, każde z wyjść open-collector sterowane jest niezależnie. W przypadku aktywowania funkcjonalności, sterowanie odbywa się poprzez definiowanie koloru i natężenia światła.

Wejścia zwieralne do masy

Moduł posiada wejścia przechodzące w stan aktywny w momencie gdy zostaną zwarte do masy. Mogą być one wykorzystane w przypadku dowolnych urządzeń z bezpotencjałowymi wyjściami stykowymi, np. włączniki naścienne, kontaktrony, przyciski, przełączniki, itd. Mogą również posłużyć do integracji z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych lub wyjściach transoptorowych o napięciu kolektora większym niż 12V.

Przykładowe zastosowanie

• Płynna regulacja kolorowego oświetlenia LED RGBW;
• sterowanie obciążeniami rezystancyjnymi zasilanymi napięciem do 40V DC, np.:
  • oświetlenie LED,
  • brzęczyki piezoelektryczne,
  • maty grzewcze;
• sterowanie przekaźnikami;
• podłączanie klasycznych włączników oświetlenia lub innych urządzeń z bezpotencjałowymi wyjściami stykowymi;
• integracja z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych;
• integracja z urządzeniami o wyjściach transoptorowych.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada złącza pozwalające na podłączenie ośmiu linii sygnałowych do wejść zwieralnych do masy i ośmiu obciążeń rezystancyjnych do wyjść open-collector.

W przypadku wykorzystania funkcjonalności wyjść open-collector, należy mieć na uwadze, że obwody zasilające podłączone obciążenia zamykane są poprzez masę modułu. W związku z tym, należy zadbać o to, aby masa urządzenia była połączona z masą zasilacza obciążeń przewodem o odpowiedniej grubości.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajduje się jeszcze osiem diod w kolorze czerwonym sygnalizujących stan wysterowania wyjść open-collector.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach. Złącza modułu ulokowane są w dwóch rzędach. Ich położenie nie koliduje z maskownicą rozdzielnicy elektrycznej. Należy jednak wziąć je pod uwagę w przypadku niestandardowego montażu urządzenia.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Przedstawiony zasilacz urządzeń kontrolowanych przez wyjścia OC ma charakter poglądowy. Moduł może sterować obciążeniami o napięciu zasilania nie przekraczającym 40V DC.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
