Ampio A

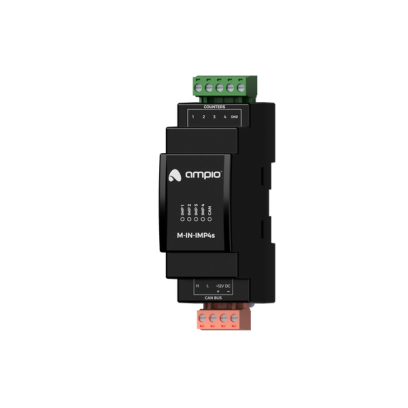

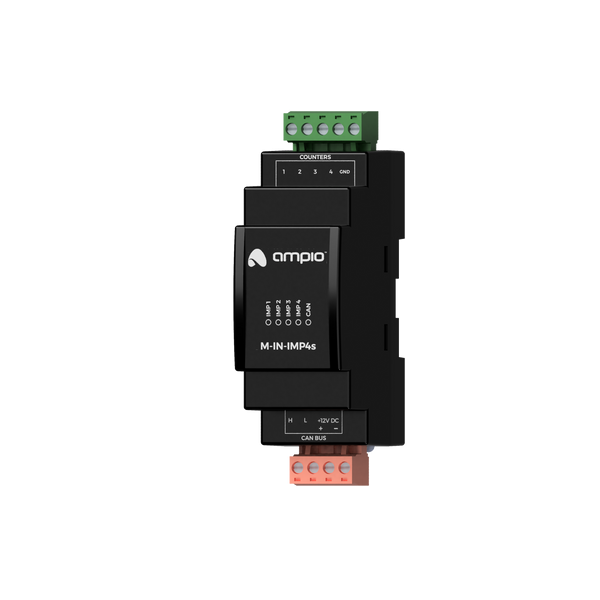

Moduł z czterema wejściami służący do integracji z licznikami z wyjściami impulsowymi

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 393,60 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł M-IN-IMP4s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Wejścia modułu M-IN-IMP4s są zwieralne do masy.

Przykładowe zastosowanie

  • integracja z licznikami zużycia prądu
  • integracja z licznikami zużycia wody
  • integracja z licznikami zużycia gazu

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się jeszcze cztery diody sygnalizujące zliczanie impulsów z odpowiednich wejść.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Parametryzacja

Aby umożliwić podłączenie modułu do działającego licznika lub zmianę licznika na nowy, każde z 4 wejść licznika można wyzerować lub nadać mu dowolną wartość. Jest to możliwe za pośrednictwem parametrów w narzędziu Ampio Designer.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
