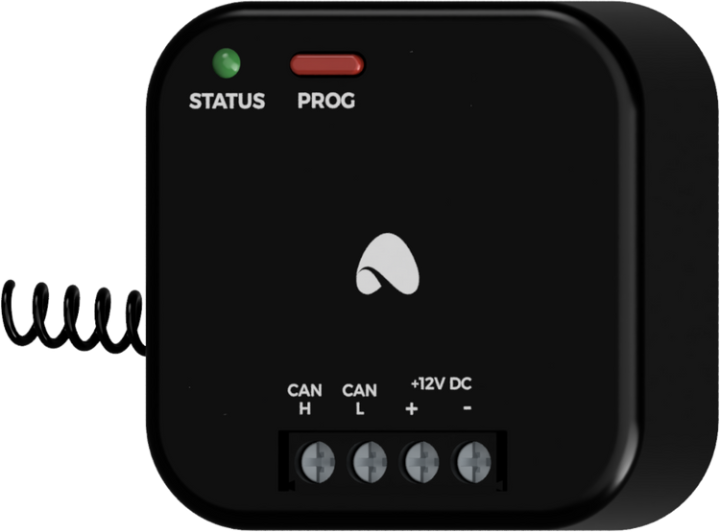

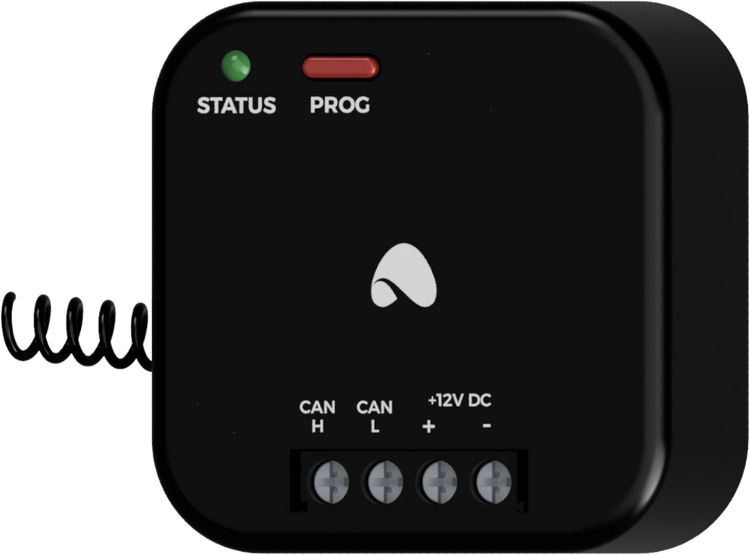

Moduł stacji bazowej modułów bezprzewodowych Ampio WZ

Moduł M-CON-WZ-p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł pełni rolę stacji bazowej dla modułów bezprzewodowych.

W ramach instalacji automatyki budynkowej Ampio obecny może być wyłącznie jeden moduł M-CON-WZ-p.

Stacja bazowa Ampio WZ

Urządzenie pełni rolę stacji bazowej dla urządzeń Ampio z grupy WZ, komunikujących się za pośrednictwem interfejsu bezprzewodowego Ampio WZ. Jako stacja bazowa, urządzenie pośredniczy w komunikacji między modułami bezprzewodowymi, a pozostałymi urządzeniami instalacji automatyki budynkowej.

W ramach działań instalacyjnych, każde urządzenie Ampio WZ musi zostać sparowane z modułem pełniącym rolę stacji bazowej. Aby tego dokonać, należy wprowadzić moduł M-CON-WZ-p w tryb wyszukiwania modułów z grupy WZ korzystając z oprogramowania Ampio Designer. W czasie, gdy tryb wyszukiwania jest aktywny, należy na uruchomionym module radiowym wcisnąć przycisk parowania. W przypadku powodzenia operacji, odnalezione urządzenie pojawi się na liście sparowanych modułów bezprzewodowych w programie Ampio Designer.

Przykładowe zastosowanie

• Połączenie urządzeń Ampio z grupy WZ, komunikujących się za pośrednictwem interfejsu bezprzewodowego z przewodową częścią instalacji automatyki budynkowej.

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza obudowę urządzenia wyprowadzony jest przewód stanowiący jego antenę.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
