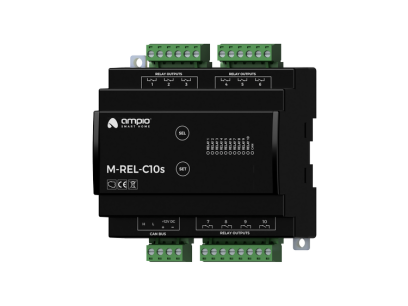

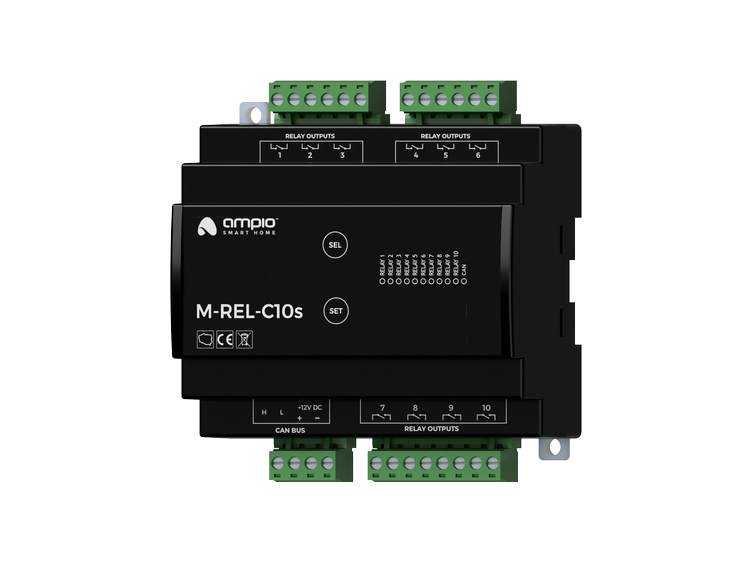

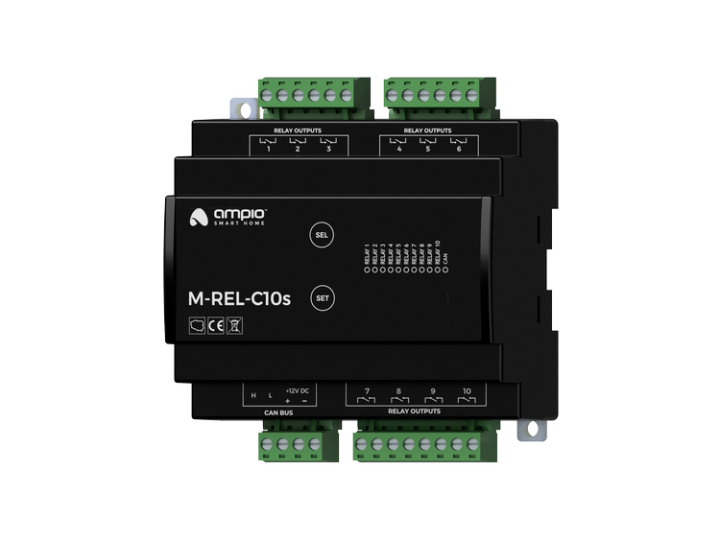

M-REL-C10s Moduł z dziesięcioma wyjściami przekaźnikowymi, szyna DIN

Wyjścia przekaźnikowe

Moduł posiada wyjścia przekaźnikowe pozwalające na załączanie obciążeń o charakterze rezystancyjnym i indukcyjnym. Przekaźniki modułu są normalnie otwarte. Poniższa tabela prezentuje dopuszczalne parametry pracy przekaźników w zależności od charakteru obciążenia.

Sterownik napędów rolet i żaluzji

W ramach konfiguracji modułu, możliwe jest aktywowanie funkcjonalności sterownika napędów rolet i żaluzji. Tryb ten jest przeznaczony do obsługi urządzeń napędzanych silnikami elektrycznymi o zmiennym kierunku ruchu i ograniczonym jego zakresie. W szczególności mogą to być napędy rolet i żaluzji. Tryb ten może być również wykorzystany w przypadku innych urządzeń o wskazanym charakterze, takich jak np. bramy.

W trybie sterownika napędów rolet i żaluzji, pary wyjść przekaźnikowych urządzenia działają jak pojedyncze wyjście przeznaczone do sterowania pojedynczym podłączonym urządzeniem.

W podstawowym trybie działania wyjść przekaźnikowych, sterowanie nimi odbywa się poprzez załączanie lub wyłączanie poszczególnych wyjść. W przypadku par przekaźników działających w trybie sterownika napędu rolet i żaluzji, sterowanie odbywa się poprzez polecenia zamykania i otwierania, lub poprzez zadanie stopnia otwarcia. W przypadku żaluzji możliwe jest również zadanie położenia lamel.

W czasie działania, moduł dokonuje estymacji stanu sterowanego urządzenia, tj. stopnia otwarcia i położenia ewentualnych lamel. Informacja ta dostępna jest w ramach magistrali automatyki budynkowej i jest wykorzystywana wewnętrznie w celu sterowania z zadanym stopniem otwarcia lub kątem odchylenia lamel.

Przykładowe zastosowanie

• Załączanie oświetlenia;
• sterowanie urządzeniami napędowymi;
• sterowanie roletami i żaluzjami.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 105mm, 6 pól/modułów w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada trzy złącza z terminalami śrubowymi. Pozwalają one na podłączenie dziesięciu obciążeń do wyjść przekaźnikowych.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajduje się jeszcze dziesięć diod w kolorze czerwonym, sygnalizujących stan wysterowania wyjść przekaźnikowych.

Sterowanie manualne

Na froncie obudowy urządzenia znajdują się dwa przyciski opisane etykietami SEL i SET. Pozwalają on na manualne sterowanie stanem wyjść przekaźnikowych modułu.

Aby aktywować tryb sterowania manualnego należy przytrzymać przycisk SEL przez 3 sekundy. Gdy tryb ten jest aktywny, przyciskając przycisk SEL dokonuje się wyboru wyjścia przekaźnikowego - obecnie wybrane wyjście sygnalizowane jest przez miganie jego diody stanu. Po wybraniu wyjścia, jego włączenie lub wyłącznie możliwe jest przez wciśnięcie przycisku SET.

W przypadku dłuższego braku aktywności, tryb sterowania manualnego wyłącza się samoczynnie. Możliwe jest również jego wyłączenie poprzez przytrzymanie przycisku SEL przez 3 sekundy.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

W przypadku wykorzystania funkcjonalności sterownika napędów rolet i żaluzji, należy dokonać kalibracji każdego z podłączonych urządzeń. Dokonywane to jest poprzez określenie parametrów czasowych pełnego otwarcia i zamknięcia oraz określenie parametrów czasowych obrotu ewentualnych lamel żaluzji.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
