Ampio A

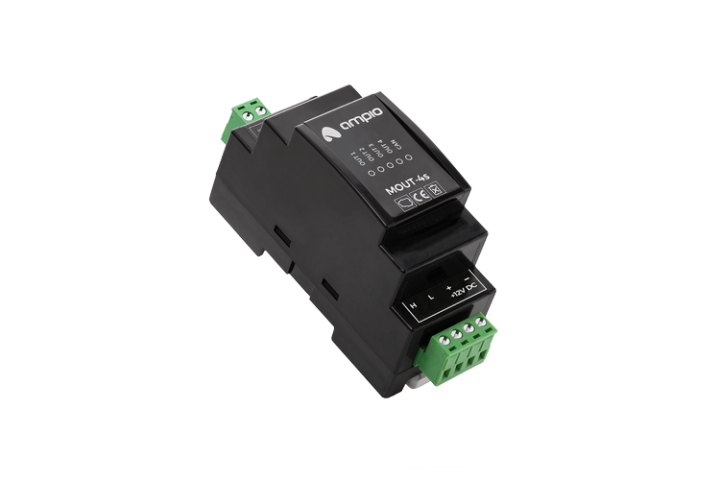

M-OUT-4s moduł wyjść 0-10V 5mA (4 wyjścia po 10mA)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 565,80 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł M-OUT-4s jest składnikiem systemu Ampio Smart Home i służy do integracji z urządzeniami posiadającymi napięciowe wejście sterujące zgodne ze standardem 0-10V, 1-10V, 0-5V.

Specyfikacja techniczna

wyjścia: 4 wyjścia analogowe
prąd max: max 100mA na wyjście
napięcie max: 10V
wejścia: brak
napięcie zasilania:  12 - 16 VDC
 maksymalny pobór prądu: 455mA
zajętość na szynie DIN:  2S



Charakterystyka ogólna



Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus

Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu:

dioda świeci – wyjścia aktywne
dioda nie świeci – wyjścia nieaktywne

Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 12-16V DC. Moduł wyposażony jest w 4 wyjścia analogowe

Na rynku jest wiele urządzeń, których parametry mogą być zmieniane przez podanie odpowiedniego napięcia na wejście sterujące. Są to między innymi: oprawy oświetleniowe,
rekuperatory czy klimakonwektory.

Moduł posiada cztery wyjścia napięciowe. Napięcie wyjścia można wysterować na dowolną wartość z zakresu od 0 do 10V.



Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
