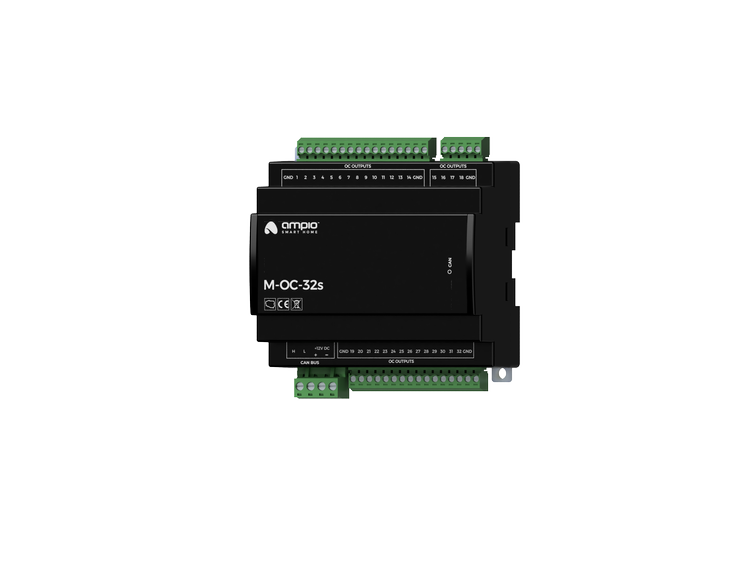

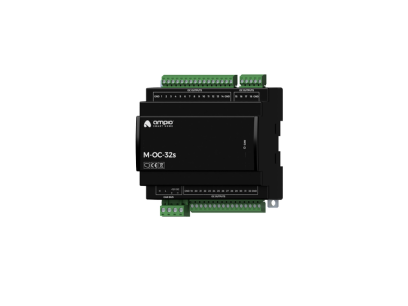

M-OC-32s moduł 32 wyjścia OC (max. 1A na wyjście)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Koszty dostawy wybranego produktu
-
InPost Paczkomaty 24/7 Darmowa
-
InPost Kurier Darmowa
-
Paczka w Weekend Darmowa
-
Poczta Polska Darmowa
-
DPD Kurier Darmowa
-
DHL Kurier Darmowa
-
Odbiór osobisty Darmowa
odbiór w siedzibie firmy
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Kod produktu: M-OC-32s
Opis
Specyfikacja techniczna
| wyjścia: | 32 wyjścia typu Open Collector |
| prąd max: | max 1A na wyjście, max 32A całkowicie |
| napięcie max: | 40V |
| wejścia: | brak |
| napięcie zasilania: | 11 - 16 VDC |
| maksymalny pobór prądu: | 30mA |
| zajętość na szynie DIN: | 8S |
Charakterystyka ogólna
Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:
cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC. Moduł wyposażony jest w 32 wyjścia.
32 wyjścia urządzenia (typu „open-collector”) pozwalają na niezależne sterowanie 32 odbiornikami, np oświetleniem, zewnętrznymi przekaźnikami lub siłownikami ogrzewania. Wyjścia OUT1-OUT32 podają impuls masy, dzięki czemu mamy możliwość sterowania włącz/wyłącz
Maksymalne napięcie wysterowania dla wyjść OUT wynosi 40V DC.
W przypadku, gdy prąd pobierany przez odbiorniki podłączone do wyjścia OUT, będzie mniejszy niż 16A wystarczające jest podłączenie jednego zacisku masy do zewnętrznego zasilacza. Przy podłączeniu DWÓCH zacisków, prąd maksymalny to 32A.
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
Opinie
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie
Moduł typu Open Collector wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Najczęściej stosowany do sterowania oświetleniem typu DC, obwodami grzewczymi, lub podaniu impulsu na inne urządzenia.
