Ampio A

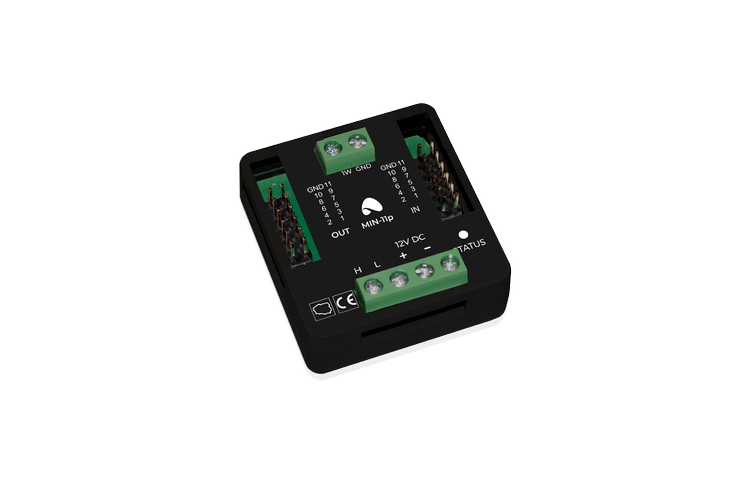

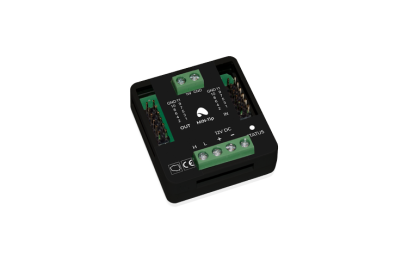

M-IN-11p moduł 11 wejść (11 diód LED sygnalizujących stany) dopuszkowy

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 707,25 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł typu wejść M-IN-11p wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Najczęściej stosowany do podłączania klasycznych łączników oświetlenia lub innych urządzeń, podłączania urządzeń innych producentów mających informować system inteligentnego domu o wystąpieniu konkretnego zdarzenia (czujniki PIR, stacje pogodowe, itp.)

Specyfikacja techniczna

wyjścia: 11
wejścia: 11 wejść zwieranych do plusa + wejście 1-wire (obsługa do 6 czujników temperatury Dallas DS18B20)
napięcie zasilania:  11 - 16 VDC
 maksymalny pobór prądu: 100mA
typ obudowy: dopuszkowy 37x47x15mm



Charakterystyka ogólna



Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus

Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC.

Do urządzenia dołączone są dwie taśmy 12-przewodowe z wtykiem IDC12 dla wejść i wyjść.

Jedenaście wejść urządzenia zwieranych do plusa zasilania pozwala na dołączenie np. klasycznych łączników oświetlenia, czujników różnego rodzaju lub urządzeń innych producentów.

Do jedenastu wyjść można podłączyć sygnalizacyjne diody LED, które mogą informować o stanie dowolnego urządzenia w systemie (np. czy światło w ogrodzie jest zapalone czy zgaszone), bądź prosty układ tranzystorowy, z diodą zabezpieczającą – cewkę przekaźnika.

Opcjonalnie do modułu można dołączyć do 6 czujników temperatury Dallas 18B20. Dane o temperaturze w miejscu modułu będą wysyłane do magistrali CAN i na ich podstawie możemy zdefiniować określone zdarzenie dla innych modułów systemu (np. opuszczenie rolet gdy temperatura przekroczy zadaną wartość).





Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.



Wymiary
