Ampio A

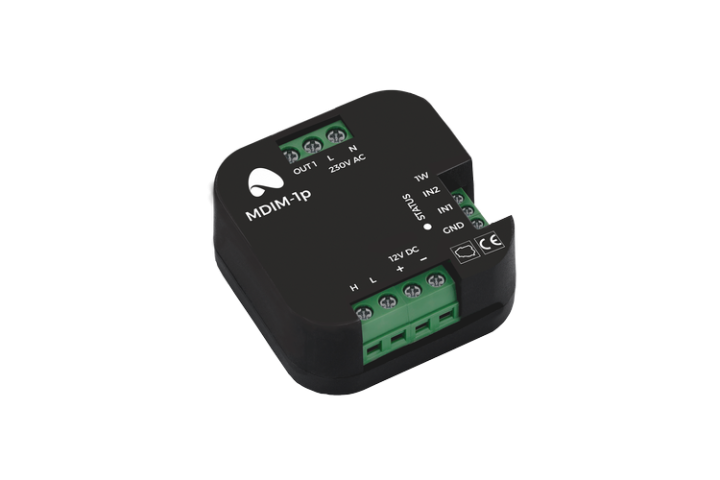

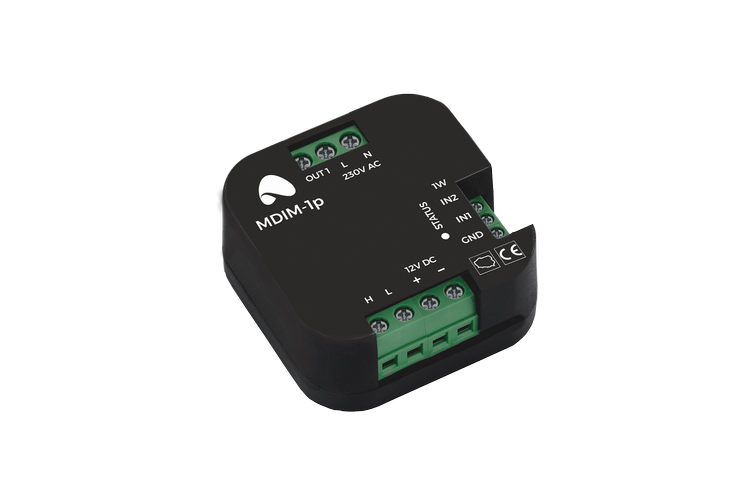

M-DIM-1p moduł ściemniacza, płynna regulacja mocy max. 300W, 1 wyjście, 2 wejścia, 1-Wire, puszka

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 424,35 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł ściemniacza wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Najczęściej stosowany do sterowania oświetleniem ściemnianym 230V. Moduł obsługuje pomiar mocy oraz posiada zabezpieczenia przeciwzwarciowe.

Specyfikacja techniczna

wyjścia: 1 płynnie regulowane wejście
wejścia: 2 wejścia zwierane do masy + wejście 1-wire (obsługa do 6 czujników temperatury Dallas DS18B20)
napięcie zasilania:  9 - 16 VDC
 maksymalny pobór prądu: 50mA
typ obudowy:  dopuszkowy 47x47x20mm





Charakterystyka ogólna



Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu:

dioda świeci – wyjście załączone
dioda nie świeci – wyjście wyłączone
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 9-16V DC. Urządzenia pozwala na płynne sterowanie zasilaniem odbiornika o mocy nie przekraczającej 300W. Dzięki zastosowaniu tranzystora MOSFET na wyjściu OUT mamy możliwość płynnej regulacji napięcia w zakresie 0-230V AC bez nadmiernego wydzielania ciepła.

Moduł umożliwia zrealizowanie ciekawych efektów świetlnych np. płynnego zapalania lamp na podjeździe do garażu lub ogrodzie czy basenie.

Do modułu można dołączyć do 6 czujników temperatury firmy Dallas DS18B20. Wyniki pomiarów temperatury możemy wykorzystać w dowolny sposób, do wykonywania określonych operacji, np. od zamykania rolet, włączania/wyłączania pomp, zaworów, prezentowanie na włącznikach dotykowych z wyświetlaczami, czy obrazowanie w aplikacjach natywnych.



Programowanie



Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.



Wymiary





Schemat połączenia
