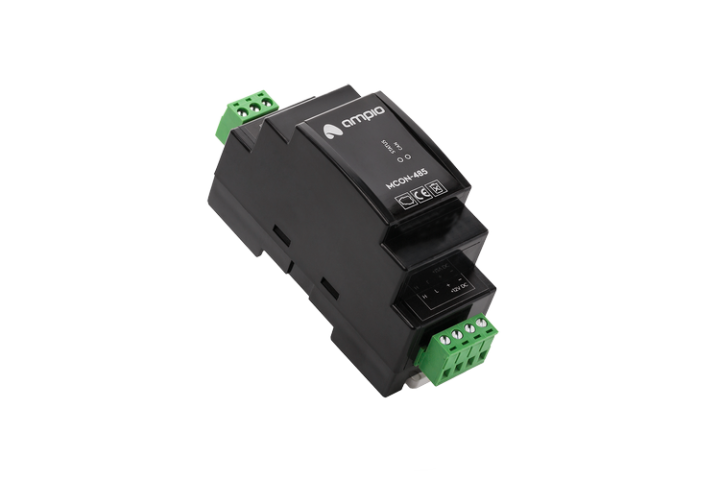

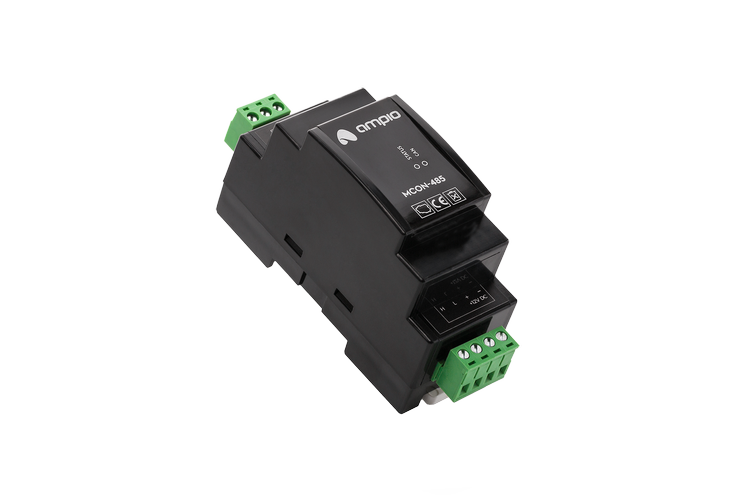

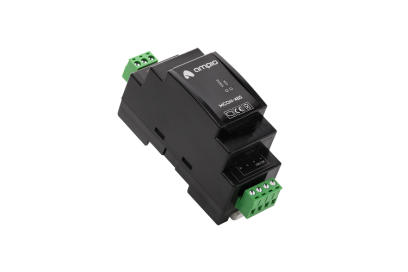

M-CON-485-s konwerter RS-485 na CAN (np. integracja z licznikami energii elektrycznej, rekuperatorami)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 1 057,80 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 3 dni
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

Dostępność:
średnia ilość

Opis

Moduł M-CON-485-s jest składnikiem systemu Ampio Smart Home i służy do konwersji transmisji z urządzeń ze złączem RS485 ModBus RTU na standard CAN-Bus.

Specyfikacja techniczna



typ złącza komunikacyjnego RS:485
napięcie zasilania:  11 - 16 VDC
 maksymalny pobór prądu: 20mA
zajętość na szynie DIN:  2S



Charakterystyka ogólna



Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus



Czerwone diody (Tx, Rx) sygnalizują transmisję przez port RS485.



Moduł daje możliwość zintegrowania z systemem Ampio Smart Home większości urządzeń wykorzystujących protokół MODBUS RTU przesyłany przez interfejs RS485. Jednak nie jest to jedyna opcja, wgrywając odpowiednie oprogramowanie można zintegrować każde urządzenie wykorzystujące transmisję w standardzie RS485 half-duplex, które nie wspiera protokołu MODBUS RTU.

Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC.



Programowanie



Przez swoją uniwersalność moduł MCON-232 jest jednym z nielicznych urządzeń, których nie aktualizuje się automatycznie.Wgrywanie oprogramowania możliwe jest jedynie „ręcznie”, wybierając odpowiedni plik z programem.



Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

Dedykowane oprogramowanie identyfikowane jest po nazwie pliku, którego składnia jest w przeważającej części zgodna z przyjętą nomenklaturą dla aktualizacji urządzeń Ampio Smart
Home. Z tą tylko różnicą, że ostatnie dwie cyfry wersji oprogramowania definiują przeznaczenie programu.

I tak jeśli nazwa pliku ma schemat:

ampio_TXXX_PYYY_SZZZTT.amp

XXX typ urządzenia, dla urządzeń MCON ma wartość 25,
YYY wersja sprzętowa urządzenia,
ZZZ wersja oprogramowania,
TT przeznaczenie oprogramowania.

Poniżej lista dostępnych oprogramowań dla różnych wartości:


TT    Symbol              Opis
00 TEST Oprogramowanie testujące urządzenie
01 INTEGRA Integracja z systemem alarmowym Satel Integra
02 LE-03MP Integracja dedykowana dla liczników energii F&F LE-03MP
03 UNI-ONEWAY Jednokierunkowe integracje, wysyłanie dowolnych rozkazów
04 ST-WEATH Stacja pogodowa MODBUS Elsner Elektronik P03/3-Modbus
xxx – Stacja standard MODBUS
2xxx – Stacja standard ASCII(od 2018 roku)
05 SPECIAL Oprogramowanie wykonywane dla specjalnych integracji
06 REK VALLOX Integracja dedykowana dla rekuperatorów Vallox
07 UNI-MODBUS Uniwersalne oprogramowanie MODBUS
08 JABLOTRON Integracja dedykowana dla systemów Jablotron
09 METEO Integracja ze stacją pogodową Ampio
10 AMPIO-EKEY Interfejs integracyjny dla E-KeyID
11 CARCHARGER System ładowania pojazdów Ampio
