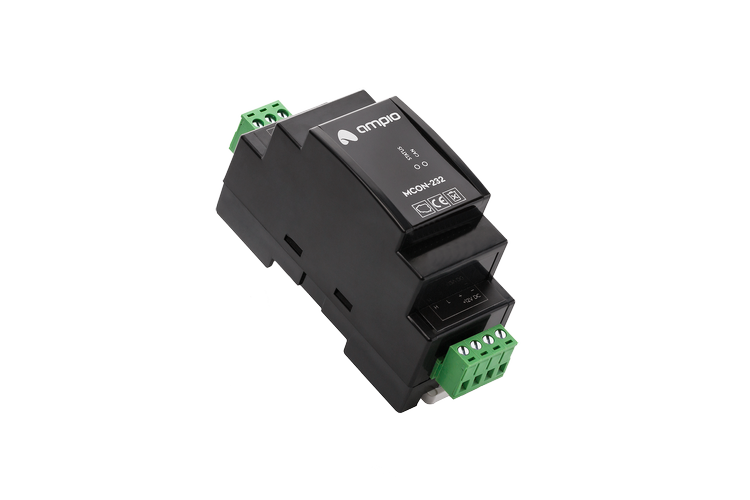

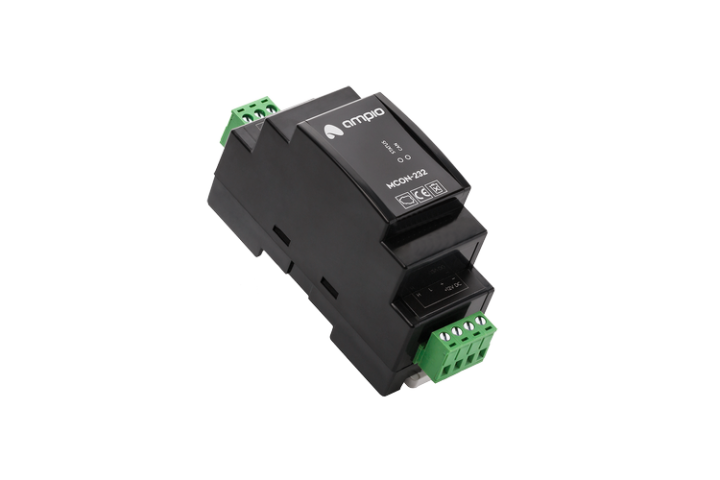

M-CON-232-s konwerter RS-232 na CAN (np. podłączenie modułu INT-RS Satel)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Koszty dostawy wybranego produktu
-
InPost Paczkomaty 24/7 Darmowa
-
InPost Kurier Darmowa
-
Paczka w Weekend Darmowa
-
Poczta Polska Darmowa
-
DPD Kurier Darmowa
-
DHL Kurier Darmowa
-
Odbiór osobisty Darmowa
odbiór w siedzibie firmy
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Kod produktu: M-CON-232-s
Opis
Opinie
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie
Moduł M-CON-232-s jest składnikiem systemu Ampio Smart Home i służy do konwersji transmisji z urządzeń ze złączem RS232 na standard CAN-Bus.
Specyfikacja techniczna
Charakterystyka ogólna
Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:
cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Czerwona dioda sygnalizuje transmisję przez port RS232.
Moduł daje możliwość zintegrowania z systemem Ampio Smart Home urządzeń posiadających port szeregowy zgodny ze standardem RS232. Są to między innymi klimatyzatory, rekuperatory, sprzęt audio, telewizory, systemy alarmowe, itd.
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC.
Przez swoją uniwersalność moduł MCON-232 jest jednym z nielicznych urządzeń, których nie aktualizuje się automatycznie.Wgrywanie oprogramowania możliwe jest jedynie „ręcznie”, wybierając odpowiedni plik z programem.
Dedykowane oprogramowanie identyfikowane jest po nazwie pliku, którego składnia jest w przeważającej części zgodna z przyjętą nomenklaturą dla aktualizacji urządzeń Ampio Smart
Home. Z tą tylko różnicą, że ostatnie dwie cyfry wersji oprogramowania definiują przeznaczenie programu.
I tak jeśli nazwa pliku ma schemat:
ampio_TXXX_PYYY_SZZZTT.amp
XXX typ urządzenia, dla urządzeń MCON ma wartość 25,
YYY wersja sprzętowa urządzenia,
ZZZ wersja oprogramowania,
TT przeznaczenie oprogramowania.
Poniżej lista dostępnych oprogramowań dla różnych wartości:
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
Wymiary
Schemat połączenia
